Полное руководство по выбору хромированных штоков: материалы, термообработка, толщина покрытия, солевой туманостойкость и условия эксплуатации

В производстве гидроцилиндров, тяжелого машиностроения, судовых трансмиссий и чистого пищевого оборудования срок службы, износостойкость, коррозионная стойкость и адаптивность хромированных штоков поршня определяются пятью ключевыми элементами: материалом основы, технологией термообработки, толщиной слоя хромирования, классом защиты от коррозии (солевой туман) и фактическими условиями эксплуатации.

В данном руководстве подробно рассматриваются 9 основных марок сталей по стандарту ГОСТ и мировым аналогам: Сталь 45, 40Х, 42ХМ (42CrMo), 38ХМА (38CrMoAl), ШХ15 (GCr15), 20ХГНТР (20CrMnTi), 08Х18Н10 (SUS304), 03Х17Н13М2 (SUS316L) и Дуплекс 2205. Руководство охватывает три системы термообработки (улучшение в масле/воде, закалка ТВЧ/СЧ, солатизация), стандарты толщины хромового покрытия, а также классы испытаний в солевом тумане для промышленного, морского и пищевого секторов. Материал предназначен для составления технологических карт, расчета экспортных цен, технического согласования с клиентами и приёмки качества готовой продукции.

1. Определение ключевых технологических процессов (Термообработка, Гальваника, Коррозионные испытания)

1.1. Улучшение стали (Объемное упрочнение и повышение вязкости основы)

Улучшение представляет собой комплексный процесс «закалка + высокий отпуск», направленный на оптимизацию вязкости сердцевины, прочности и усталостной стойкости. Является обязательным предварительным этапом для углеродистых и легированных хромированных штоков.

• Закалка в масле с высоким отпуском (Oil Quenched & Tempered): Обеспечивает мягкое охлаждение, минимальное внутреннее напряжение, отсутствие деформаций и трещин. Идеально подходит для высокоточных поршневых штоков, длинных тонких валов и тонкостенных деталей. Гарантирует отличную вязкость и высокую точность размеров. Это приоритетный выбор для большинства прецизионных хромированных штоков.

•

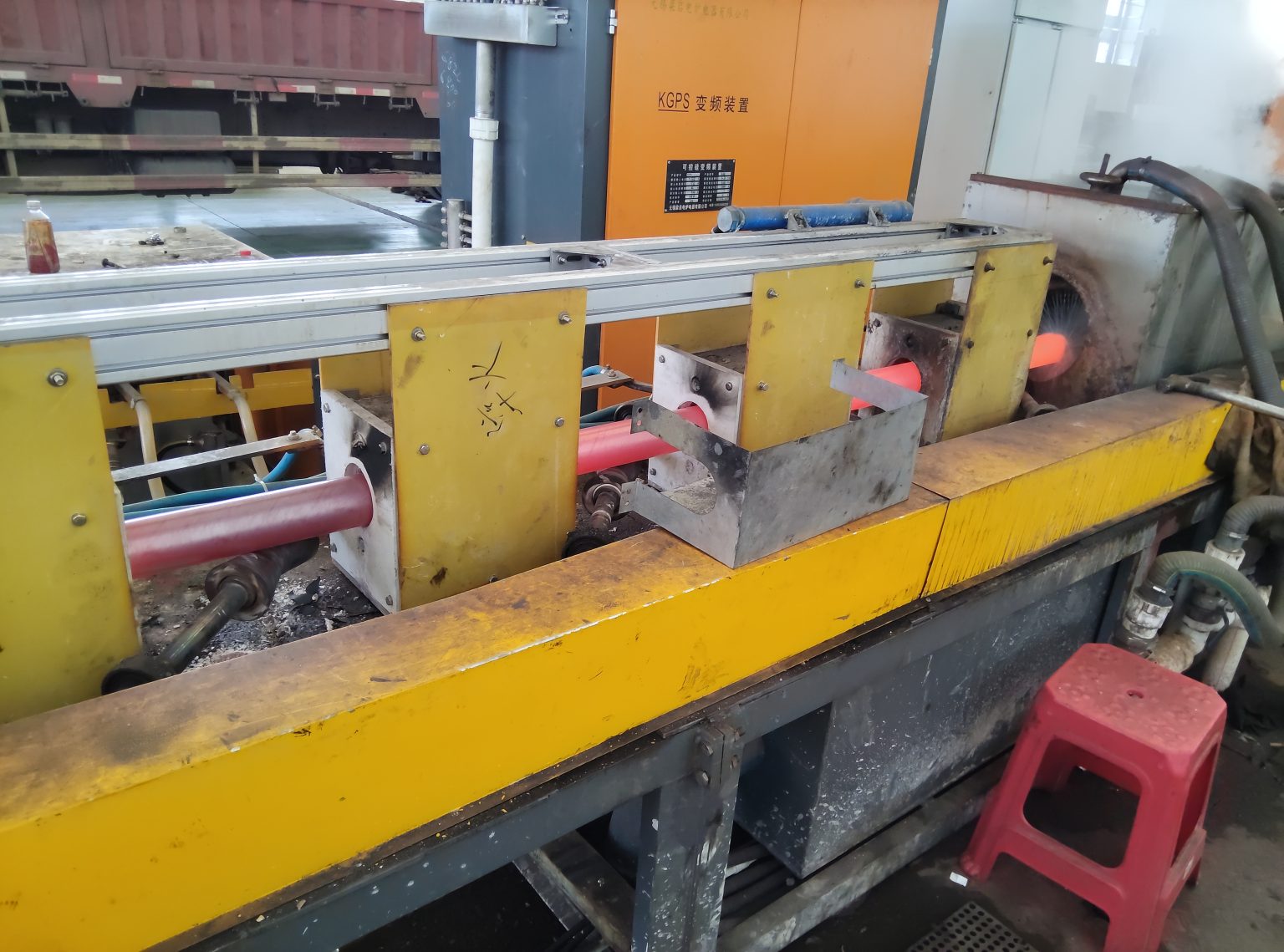

  Термообработка + низкотемпературная отпуск

  Закалка в воде/водных средах с высоким отпуском (Water/Polymer Quenched & Tempered): Отличается высокой скоростью охлаждения, большой глубиной прокаливаемости и высокой общей жесткостью. Подходит для толстостенных компонентов, деталей большого диаметра и тяжелонагруженных узлов. Из-за повышенного внутреннего напряжения применяется только для среднеуглеродистых и легированных сталей с отличной прокаливаемостью.

1.2. Поверхностная закалка (Формирование твердой подложки перед хромированием)

Перед нанесением гальванического покрытия необходимо обеспечить нормативную твердость поверхности основы. Это предотвращает отслоение, шелушение и продавливание хромового слоя под нагрузкой, реализуя принцип «твердая подложка + износостойкий защитный слой».

• Закалка ТВЧ (Токами Высокой Частоты / High-Frequency Induction Hardening): Глубина закаленного слоя составляет 0,5–3 мм. Деформация практически отсутствует, твердость поверхностного слоя однородна. Метод идеален для прецизионных поршневых штоков и тонких механических валов, работающих в условиях легких и средних нагрузок.

• Закалка ТСЧ (Токами Средней Частоты / Medium-Frequency Induction Hardening): Глубина закаленного слоя составляет 5–15 мм. Обеспечивает глубокое упрочнение, высокую стойкость к ударам и продавливанию. Применяется для штоков тяжелонагруженных гидроцилиндров, крупных трансмиссионных валов и судовых валов, полностью исключая повреждение хромового слоя из-за деформации основы под высокой нагрузкой.

1.3. Солатизация / Аустенитизация (Специализированная термообработка для нержавеющих и дуплексных сталей)

Применяется исключительно для базовых материалов из нержавеющих и дуплексных сталей. Посредством высокотемпературного нагрева и последующего быстрого охлаждения в воде достигается полное растворение карбидов и гомогенизация металлографической структуры. Это значительно повышает коррозионную стойкость и низкотемпературную вязкость. Данный процесс подготавливает базу для последующего хромирования нержавеющей стали или ее использования в безхромовых антикоррозийных средах. Внимание: для нержавеющих сталей стандартное улучшение и индукционная закалка строго запрещены!

1.4. Классификация толщины твердого хромового покрытия (Промышленные стандарты)

Толщина хромового слоя напрямую определяет износостойкость, сопротивление царапинам и выполняет вспомогательную антикоррозийную функцию. Выбор толщины строго привязан к рабочим нагрузкам:

• Стандартное хромирование (для легких нагрузок) — 15–30 мкм: Подходит для работы при комнатной температуре, в сухих средах и при легких возвратно-поступательных движениях. Применяется в стандартных гражданских гидроцилиндрах и легких механических валах. Обеспечивает базовую износостойкость и защиту от ржавчины при максимальной экономической выгоде.

• Утолщенное хромирование (для средних нагрузок) — 30–50 мкм: Подходит для тяжелого машиностроения, узлов с высокой частотой трения и гидравлических систем высокого давления. Используется в штоках строительной техники и универсальных приводных валах. Значительно увеличивает ресурс детали, демонстрируя отличную стойкость к царапинам и усталости.

• Сверхтолстое хромирование (для тяжелых нагрузок) — 50–100 мкм: Разработано для горнодобывающей промышленности, тяжелых ударных нагрузок и экстремально запыленных сред. Применяется в крупногабаритных гидроцилиндрах и массивных элементах трансмиссий. Обеспечивает предельную износостойкость, стойкость к смятию и отслаиванию в условиях жесткого механического истирания.

1.5. Классы коррозионной стойкости в солевом тумане (Международные стандарты ISO 9227 / ASTM B117)

Испытание в солевом тумане является ключевым показателем для приемки антикоррозийных свойств хромированных штоков. Классификация по условиям эксплуатации (на основе нейтрального солевого тумана — NSS):

• Промышленный класс (48–72 ч в солевом тумане): Сухая среда, закрытые производственные помещения, отсутствие солевого тумана и сильных агрессивных сред. Стандартный норматив для штоков из обычной углеродистой стали.

• Уличный тяжелонагруженный класс (96–120 ч в солевом тумане): Эксплуатация на открытом воздухе, высокая влажность, прямое воздействие дождевой воды, умеренно агрессивные среды. Специализированный стандарт для строительной техники и наружного гидравлического оборудования.

• Морской / Премиальный антикоррозийный класс (168–200 ч+ в солевом тумане): Морской климат, высокая концентрация ионов хлора, химическая коррозия, низкие температуры и экстремальная влажность. Применяется для судовых валов, морских гидравлических компонентов и пищевого оборудования замкнутого цикла.

2. Спецификация 9 основных материалов для хромированных штоков: Процессы, Параметры и Эксплуатация

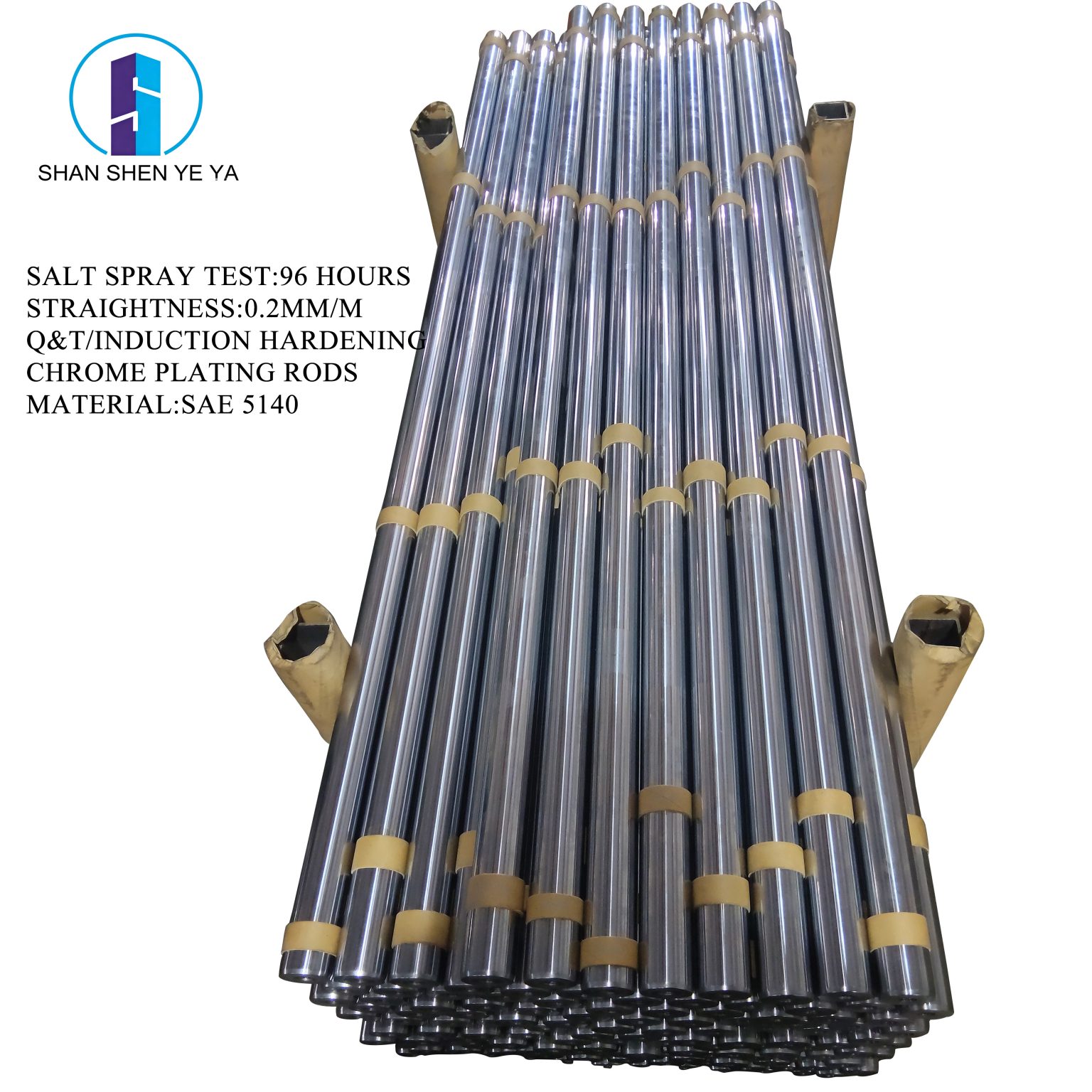

Хромированный стержень

2.1. Сталь 45 (Универсальная среднеуглеродистая сталь)

• Позиционирование материала: Экономичная базовая сталь для хромирования со сбалансированными показателями прочности и пластичности. Обладает хорошей обрабатываемостью, но умеренной прокаливаемостью. Подходит для серийного производства стандартного оборудования.

• Рекомендуемая термообработка: Для легких прецизионных деталей → Улучшение в масле + Закалка ТВЧ; Для толстостенных деталей → Улучшение в воде + Закалка ТВЧ; Солатизация не применяется.

• Толщина хромового слоя: Стандартная 15–30 мкм (основной объем); для тяжелонагруженных узлов возможно увеличение до 35 мкм.

• Требования к солевому туману: Промышленный класс 48–72 ч NSS. Не подходит для прохождения жестких коррозионных тестов высокого уровня.

• Область применения: Штоки гидроцилиндров низкого и среднего давления, легкие механические валы, вспомогательные приводные оси.

• Ограничения среды: Строго для закрытых промышленных помещений с комнатной температурой и сухим воздухом. Запрещено использовать в условиях низких температур, высокой влажности, морского климата, химического воздействия и в пищевой промышленности (высокий риск быстрой коррозии).

2.2. 40Х (Легированная конструкционная сталь, аналог 40Cr / AISI 5140)

• Позиционирование материала: Универсальная легированная сталь для средних нагрузок. Прокаливаемость, усталостная прочность и ударная вязкость существенно выше, чем у Стали 45. Минимальная деформация при термообработке. Основной материал для штоков строительной техники.

• Рекомендуемая термообработка: Приоритетно: Улучшение в масле + Закалка ТВЧ; Для крупногабаритных толстостенных деталей допускается улучшение в воде; Солатизация не применяется.

• Толщина хромового слоя: Стандартная 20–30 мкм; для уличной строительной и дорожной техники — 30–50 мкм.

• Требования к солевому туману: Промышленный / Уличный класс 72–96 ч NSS.

• Область применения: Штоки средненагруженных гидроцилиндров, главные валы промышленного оборудования средней мощности, приводные валы дорожно-строительной техники.

• Адаптивность к среде: Работа на открытом воздухе при нормальной температуре и умеренной влажности. Не подходит для морской среды, сильной химической коррозии, экстремально низких температур и пищевых производств.

2.3. 42ХМ (Высокопрочная хромомолибденовая сталь, аналог 42CrMo / AISI 4140)

• Позиционирование материала: Ключевой материал для работы под сверхвысокими нагрузками. Великолепная прокаливаемость (крупные детали прокаливаются насквозь), высокая жаропрочность, превосходная стойкость к кручению и ударным нагрузкам. Лучший выбор среди легированных углеродистых сталей для тяжелых условий.

• Рекомендуемая термообработка: Обязательное улучшение в масле (для предотвращения трещин); Для прецизионных износостойких узлов → Закалка ТВЧ; Для тяжелых ударных нагрузок → Закалка ТСЧ; Солатизация не применяется.

• Толщина хромового слоя: Стандарт для тяжелых нагрузок 30–50 мкм; для горнодобывающего оборудования и зон экстремального истирания — 50–80 мкм.

• Требования к солевому туману: Уличный тяжелонагруженный класс 96–120 ч NSS.

• Область применения: Штоки силовых гидроцилиндров высокого давления, трансмиссионные валы крупной карьерной и строительной техники, главные приводные валы тяжелых машин.

• Адаптивность к среде: Высокие нагрузки при нормальных температурах, высокая запыленность (карьеры, шахты), кратковременные температурные перепады. Не устойчива к морской воде; не подходит для судостроения и пищевой отрасли.

2.4. 38ХМА (Прецизионная азотируемая сталь, аналог 38CrMoAl)

• Позиционирование материала: Высокоточный износостойкий материал. Обеспечивает экстремально высокую твердость поверхности при минимальной деформации в процессе обработки, обладает великолепной стойкостью к заклиниванию и усталости. Разработан для прецизионных гидравлических компонентов.

• Рекомендуемая термообработка: Предварительное улучшение в масле + Финишная прецизионная закалка ТВЧ. Закалка в воде строго запрещена! Солатизация не применяется.

• Толщина хромового слоя: Прецизионные узлы — 15–25 мкм (тонкий слой для сохранения микронной точности); износостойкие узлы — 25–35 мкм.

• Требования к солевому туману: Промышленный высокоточный класс 72–96 ч NSS.

• Область применения: Высокоточные поршневые штоки следящих гидросистем, механические валы прецизионного оборудования, низкоскоростные тяжелонагруженные точные трансмиссионные узлы.

• Адаптивность к среде: Закрытые сухие помещения с контролируемой комнатной температурой. Не предназначена для химически агрессивных сред, экстремального холода, морского климата и пищевых продуктов.

2.5. ШХ15 (Высокоуглеродистая подшипниковая сталь, аналог GCr15 / AISI 52100)

• Позиционирование материала: Специализированная сталь со сверхвысокой износостойкостью. Обладает максимальной твердостью и выдающейся контактной усталостной прочностью, позволяет достигать зеркальной чистоты поверхности ($Ra \le 0.2$ мкм). Идеальна для условий высокочастотного трения.

• Рекомендуемая термообработка: Низкотемпературное улучшение в масле + Закалка ТВЧ. Закалка в воде строго запрещена! Солатизация не применяется.

• Толщина хромового слоя: Стандартная износостойкость — 20–30 мкм; Экстремальное истирание — 30–40 мкм.

• Требования к солевому туману: 48–72 ч NSS. Низкая естественная коррозионная стойкость, строго для сухих условий.

• Область применения: Штоки гидроцилиндров, работающие в режиме непрерывного трения, прецизионные пальцы, направляющие валы, малогабаритные высокоскоростные износостойкие оси.

• Адаптивность к среде: Исключительно сухие помещения, комнатная температура, чистая зона трения. Во влажной или химически агрессивной среде, а также при низких температурах металл мгновенно корродирует и разрушается.

2.6. 20ХГНТР (Цементуемая легированная сталь, аналог 20CrMnTi)

• Позиционирование материала: Специализированная приводная сталь с высочайшей стойкостью к ударным нагрузкам. Прочная и вязкая сердцевина сочетается с износостойким поверхностным слоем. Обладает отличными прочностными характеристиками при пониженных температурах, выдерживает частые динамические удары.

• Рекомендуемая термообработка: Предварительное улучшение в масле + Закалка ТСЧ + Насыщение углеродом (цементация). Солатизация не применяется.

• Толщина хромового слоя: Тяжелые трансмиссионные нагрузки — 30–50 мкм (предотвращает отслаивание хромового слоя при кручении и высоком трении).

• Требования к солевому туману: 72–96 ч NSS, подходит для умеренно влажных условий на открытом воздухе.

• Область применения: Тяжелонагруженные карданные и трансмиссионные валы строительной техники, главные приводные оси ударных гидравлических машин, соединительные пальцы и тяжелонагруженные шпиндели.

• Адаптивность к среде: Нормальные и пониженные температуры, высокие ударные и скручивающие нагрузки, открытый воздух с умеренной влажностью. Не устойчива к сильной химической коррозии, морской воде и пищевым средам.

2.7. 08Х18Н10 (Аустенитная нержавеющая сталь, аналог SUS304 / AISI 304)

• Позиционирование материала: Универсальная коррозионностойкая сталь пищевого класса. Обладает превосходной пластичностью, немагнитна, устойчива к атмосферной коррозии и слабым органическим кислотам. Сохраняет стабильность при низких температурах.

• Рекомендуемая термообработка: Исключительно солатизация (аустенитизация). Улучшение и стандартная индукционная закалка строго запрещены во избежание разрушения нержавеющей структуры и карбидного баланса.

• Толщина хромового слоя: Чистые и стерильные зоны — 15–25 мкм; Влажные и химически стойкие узлы — 25–35 мкм.

• Требования к солевому туману: Пищевой / Антикоррозийный класс 120–168 ч NSS.

• Область применения: Штоки гидроцилиндров пищевого оборудования, приводные валы в чистых зонах фармацевтических и косметических фабрик, легкие гидравлические компоненты для работы в условиях низких температур.

• Адаптивность к среде: Переработка продуктов питания, чистые цеха, криогенные условия (низкие температуры), зоны с повышенной влажностью и присутствием слабых кислот. Не подходит для высококонцентрированной морской соли, сильных щелочей и соляной кислоты.

2.8. 03Х17Н13М2 (Низкоуглеродистая нержавеющая сталь с молибденом, аналог SUS316L / AISI 316L)

• Позиционирование材料: Премиальная нержавеющая сталь общего антикоррозийного назначения. Благодаря добавлению молибдена (Mo), стойкость к ионам хлора, морской воде, щелочам и кислотам кардинально выше, чем у 304-й стали. Полностью отсутствует риск межкристаллитной коррозии, высочайшая стабильность при экстремально низких температурах.

• Рекомендуемая термообработка: Специализированная солатизация (нагрев + резкое водяное охлаждение). Любые процессы улучшения или закалки ТВЧ исключены.

• Толщина хромового слоя: Морская антикоррозийная защита — 30–40 мкм; Химически агрессивные среды — 40–50 мкм.

• Требования к солевому туману: Морской класс 168–200 ч+ NSS. Полное отсутствие ржавчины и питтинговой коррозии в жестких солевых средах.

• Область применения: Штоки гидроцилиндров судового и прибрежного исполнения, валы химических реакторов и смесителей, легкие элементы пропеллерных трансмиссий судов, гидравлика премиум-класса с абсолютной защитой от коррозии.

• Адаптивность к среде: Морской солевой туман, палубы кораблей, химические агрессивные производства, криогенные температуры, премиальный сектор пищевой промышленности. Универсальная стойкость.

2.9. Дуплекс 2205 (Двухфазная нержавеющая сталь премиум-класса, аналог Duplex 2205 / AISI S32205)

• Позиционирование материала: Флагманский конструкционный материал для экстремальных нагрузок и агрессивных сред. Предел прочности в 2 раза выше, чем у стандартных аустенитных нержавеющих сталей. Уникальное сочетание высочайшей механической прочности, исключительной стойкости к морской воде, стойкости к стресс-коррозии (растрескиванию) и великолепной ударной вязкости при сильных морозах.

• Рекомендуемая термообработка: Солатизация в узком диапазоне 1050–1100°C с обязательным резким водяным охлаждением для фиксации структуры. Улучшение и закалка ТВЧ категорически запрещены.

• Толщина хромового слоя: Специализированный морской тяжелонагруженный класс — 40–60 мкм. Высокая прочность основы в сочетании с толстым слоем хрома полностью исключает синергетическое разрушение от трения и коррозии.

• Требования к солевому туману: Высший морской тяжелонагруженный класс — 200 ч+ NSS. Способна годами работать в условиях глубоководного погружения и постоянного воздействия соленой воды под давлением.

• Область применения: Главные гребные судовые валы, штоки силовых гидроцилиндров морских буровых платформ, ключевые элементы трансмиссий океанической тяжелой техники, работающей под колоссальным давлением.

• Адаптивность к среде: Глубоководная морская среда, прибрежные зоны со сверхвысоким содержанием соли, концентрированные кислоты и щелочи, сочетание экстремально низких температур и колоссальных механических нагрузок.

3. Готовая продукция: Матрица подбора «Материал + Термообработка + Хромирование + Солевой туман»

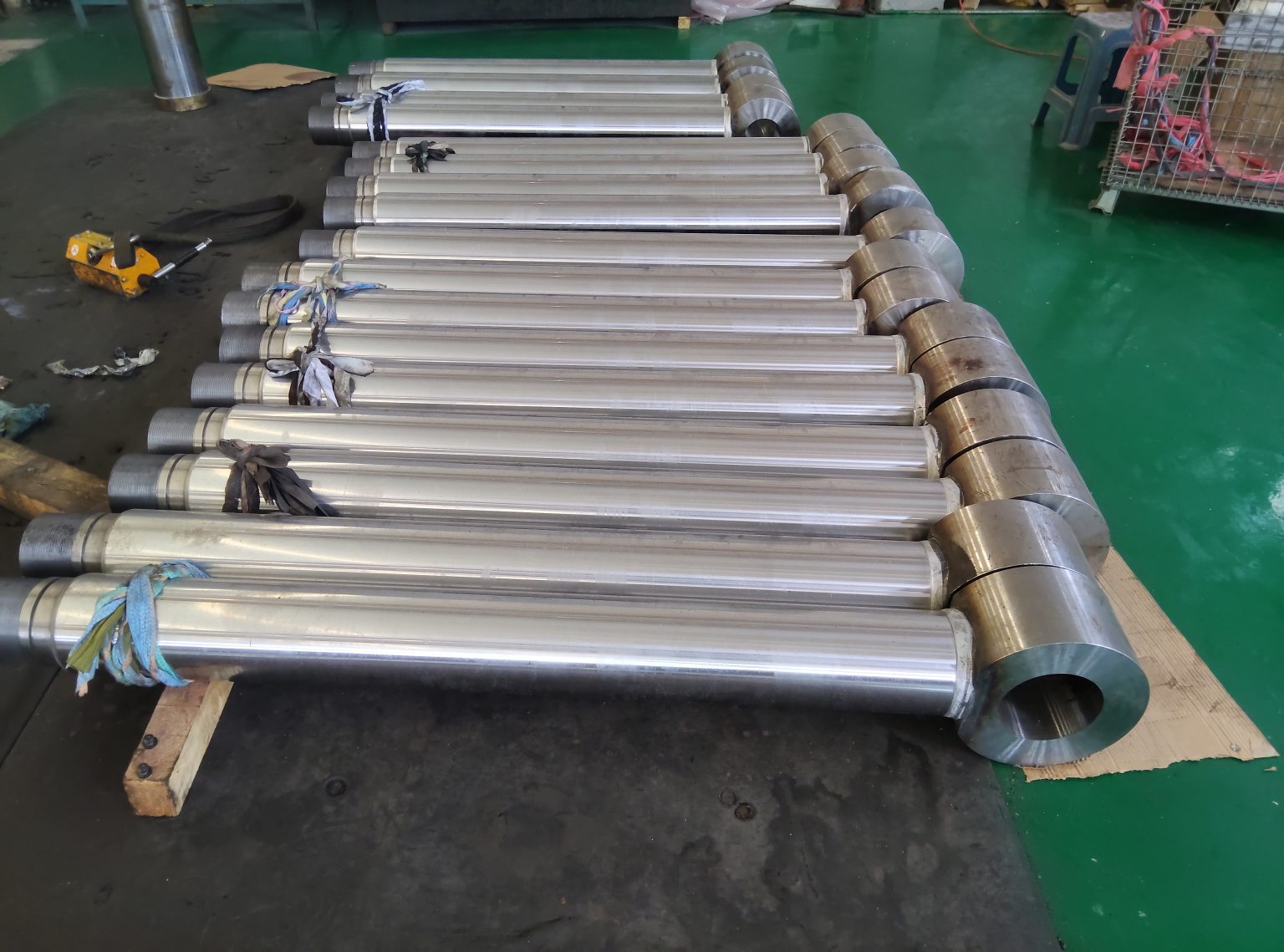

Гидравлический поршневой шток

4. Финальные правила выбора материалов под условия эксплуатации

4.1. Низкотемпературные условия (от -20°C и ниже)

• Допустимые материалы: 20ХГНТР, 08Х18Н10, 03Х17Н13М2, Дуплекс 2205.

• Особенности процесса: Обязательное низкотемпературное улучшение или солатизация. Толщину хромирования рекомендуется увеличить в среднем на 10 мкм для создания демпфирующего защитного слоя.

• Категорический запрет: Сталь 45, 40Х, ШХ15. При экстремальном холоде данные стали подвержены хладноломкости (кристаллическому хрупкому разрушению), что приводит к моментальному растрескиванию основы и полному отслоению хромового покрытия.

4.2. Морской климат и зоны с высоким содержанием соли

• Единственный выбор: Нержавеющая сталь 316L (03Х17Н13М2) или суперпрочный Дуплекс 2205.

• Обязательный стандарт: Только солатизация + толщина хромового покрытия от 40 мкм и выше + успешное прохождение теста в солевом тумане от 200 часов.

• Категорический запрет: Любые углеродистые и легированные конструкционные стали (Сталь 45, 40Х, 42ХМ). Даже при утолщенном слое хрома морская соль быстро проникает через микропоры хромового слоя к углеродистой основе, вызывая подслойную коррозию и полное шелушение хрома в кратчайшие сроки.

4.3. Химически агрессивные среды (Химзаводы, Гальваника)

• Слабые кислоты и щелочи: Допускается использование нержавеющей стали 304 (08Х18Н10) + толщина хрома 25–35 мкм + тест солевого тумана 120 ч.

• Концентрированные кислоты и щелочи: Строго 316L или Дуплекс 2205 + толщина хрома 40–60 мкм + тест солевого тумана от 200 ч.

4.4. Пищевая промышленность и чистые зоны (Food Grade & Cleanroom)

• Специализированные материалы: Нержавеющие стали 304 и 316L.

• Особенности процесса: Процесс солатизации + сертифицированное экологичное гальваническое хромирование (пищевой твердый хром). Стойкость в солевом тумане $\ge 120$ ч. Покрытие должно быть абсолютно стабильным, исключающим малейшее выделение химических элементов, легко поддаваться регулярной санитарной мойке и дезинфекции.

4.5. Стандартная закрытая промышленная среда

• Разрешено использование любых углеродистых и легированных марок сталей. Выбор熱处理 и толщины хромового слоя осуществляется исходя из бюджета проекта и требуемого ресурса трения. Это наиболее экономически сбалансированная зона применения.

5. Главные технологические запреты в производстве (Технические «красные линии»)

1. Для углеродистых и легированных сталей (Сталь 45, 40Х, 42ХМ, 38ХМА, ШХ15, 20ХГНТР): Допускаются только процессы улучшения и индукционной закалки. Строго запрещено проводить солатизацию, так как это не дает никакого прироста эксплуатационных свойств, но приводит к катастрофическому обезуглероживанию и порче заготовки.

2. Для нержавеющих и дуплексных сталей (304, 316L, 2205): Допускается только процесс солатизации. Категорически запрещено проводить стандартное улучшение или индукционную закалку. Нарушение этого правила разрушает антикоррозийную аустенитную/ферритную структуру металла, вызывая мгновенную межкристаллитную коррозию и отслоение хрома.

3. Для высокоточных длинных и тонких поршневых штоков: Приоритет отдается тонкому финишному хромированию в сочетании с мягкой закалкой ТВЧ. Запрещено использовать сверхтолстые слои хрома и резкую закалку в воде, так как это приводит к необратимой термической и геометрической деформации вала, а также к растрескиванию.

4. Для тяжелонагруженных износостойких узлов: В обязательном порядке требуется предварительная закалка ТСЧ/ТВЧ для создания прочной подложки, и лишь затем — утолщенное хромирование. Запрещено пытаться компенсировать слабость сырой основы исключительно за счет толщины хромового слоя — под высокой нагрузкой мягкая основа просядет (эффект «яичной скорлупы»), и хром мгновенно полопается.

5.

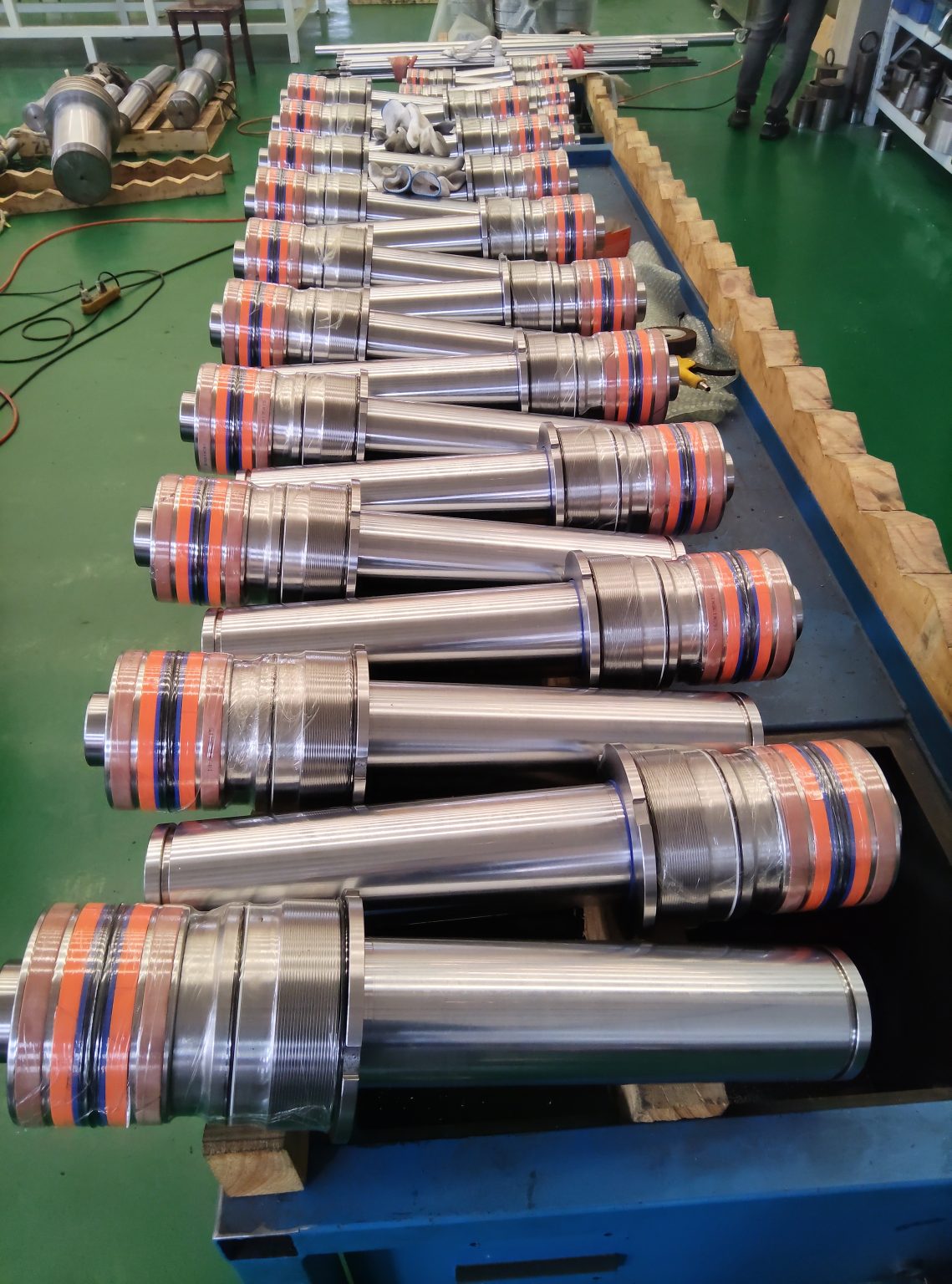

   Гидравлические поршневые штоки для тяжелых условий эксплуатации

   При проектировании антикоррозийных систем: Помните, что коррозионная стойкость материала основы всегда имеет приоритет над толщиной хромового слоя. Увеличение толщины хрома на обычной углеродистой стали никогда не заменит базовых защитных свойств нержавеющей стали в агрессивной среде.

6. Заключение

Философия качества хромированного штока формулируется следующим образом: Марка стали определяет вязкость основы, режим熱处理 задает общую прочность, слой хромирования гарантирует износостойкость, а класс солевого тумана подтверждает антикоррозийную долговечность.

Для стандартных условий эксплуатации достаточно связки углеродистой стали и базовой гальваники. Для тяжелых нагрузок требуется легированная основа, глубокая индукционная закалка и утолщенный хром. В условиях химической агрессии, критического холода, морского соленого воздуха или пищевых производств единственно верным решением является применение нержавеющих/дуплексных сталей в сочетании с солатизацией и высшим классом антикоррозийной защиты.

Все параметры, приведенные в данном руководстве, полностью соответствуют международным стандартам ISO/ASTM и государственной системе ГОСТ, что позволяет использовать данный документ для формирования экспортных прайс-листов, технического согласования спецификаций с зарубежными заказчиками, выписки заводских нарядов и финальной приемки ОТК.
